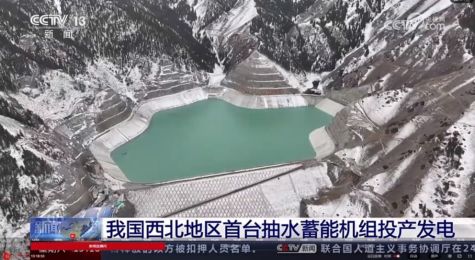

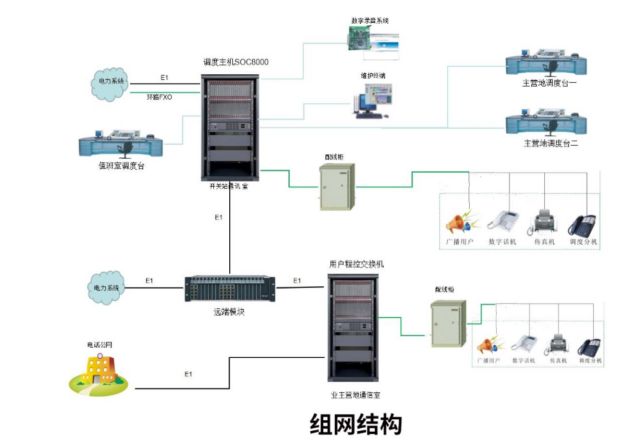

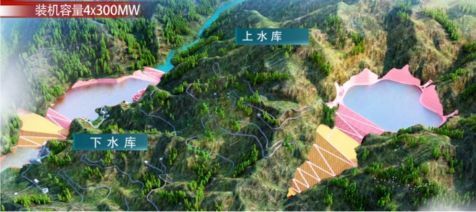

申甌通信助力國家水利工程，完成西北地區首臺新疆阜康抽水蓄能電站調度通信、行政通信系統建設！  項目背景：  新疆阜康抽水蓄能電站位于新疆昌吉回族自治州阜康市境內，下水庫位于白上游，上水庫位于白楊河西側白楊溝上游的西岔溝上。下水庫距阜康市70KM,疆負荷中心烏魯木齊市約130KM。  電站裝機容量1200MW(4x300MW)，屬日調節純抽水蓄能電站，電站建，可為新疆維吾爾族自治區烏昌電網及天山北坡經濟帶所在電網供電，在電網擔調峰、填谷、調頻、調相、緊急事故備用等任務。建設目標：廠內生產調度通信系統設置400端口數字程控調度交換機1套，主機布置在面開關站繼保樓通信設備室內；配置3席調度臺供調度值班員操作使用，1席布置地下廠房的地下值班室內，2席布置在業主營地的中控室內；配置1套錄音設備于記錄調度值班員與調度用戶的生產指揮通話信息，記錄生產調度過程。調度交換機預留2M數字中繼接口接入上級調度交換網。廠內生產管理通信設置800端口數字程控調度交換機1套。該用戶交換機包主機和遠端模塊的兩部分，主機布置在業主營地綜合辦公樓四層（中控層）通設備室，遠端模塊布置在開關站繼保樓通信設備室，主機與遠端模塊之間的連通過電站內部光纖通信系統實現。遠端模塊與主機的連接通道故障時，遠端模內部的交換仍能正常運行，并保持中繼呼入呼出功能；遠端模塊用戶與主機用具有完全同等的功能。用戶交換機主機預留1個2M數字中繼接口接入當地公用電話網。用戶交換遠端模塊采用2M數字中繼接口連接廠內調度交換機，實現生產管理交換網作為調度交換網的備用網，原則上生產調度通信交換網可進入生產管理通信網，而生產管理通信網不允許進入調度通信交換網，遠端模塊預留2M數字中繼接口接級管理交換網。組網方案  方案設計思路：根據客戶實際需求結合以往的工作經驗，本方案以SOC8000數字程控調度機和數字程控交換機為基礎，配合調度臺和E1中繼，錄音系統，實現電站內部電話的的互聯互通。同時與新疆電力系統做對接，實現互聯互通。  組網說明：數字程控調度機用E1中繼與上級電力系統調度機對接，保證電站與其他電力系統互聯互通，保證省調，地調的的外線正常接入系統。＞用E1中繼將行政用戶的數字程控交換機與站內調度機做互通，保證站內調度機和行政用戶的分機互聯互通。在遠端模塊上對接上級調度網，保障和調度機的雙向上級互聯，確保省調，地的互通。用 IP 連接方式，確保3席調度臺能與調度主機互聯互通。＞預留環路中繼接口，為后期環路中繼接入保留擴容余量,用戶程控交換機通過E1與運營商電話公網連接，保證了公網電話的暢通。組網方式：站內程控調度機與用戶交換機分別與遠端模塊進行E1互聯，確保3方的互聯互通。其他分機通過配線柜采用模擬電話線連接站內分機。方案特點：
開放性本系統可與其他業務管理系統、數據庫軟件系統方便對接，實現基于網絡平臺的各種業務應用。可擴容性本系統具備良好的可擴容性，通過增加板卡等方式可實現電話分機的擴容。 |
|
|
|
| |
|
