申甌HJK-120(120E型,120S型,120M型,120G型,120F型,120F2型,120F3型等采用RJ45網絡接口輸出，網線白蘭接第1對，2白桔接第2對，3白棕接第3對，4白灰接第4對，
HJK-120集團電話接法詳見如示意圖。(注意: HJK-120E/M/F1型等電話交換機接法順序相反,即A4B4為第1對,A3B3為第2對,A2B2為第2對,A1B1為第1對)

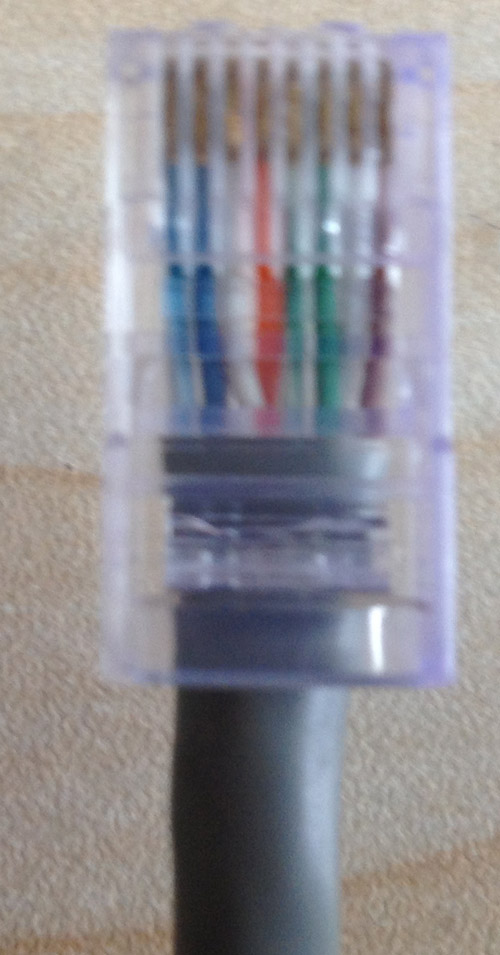

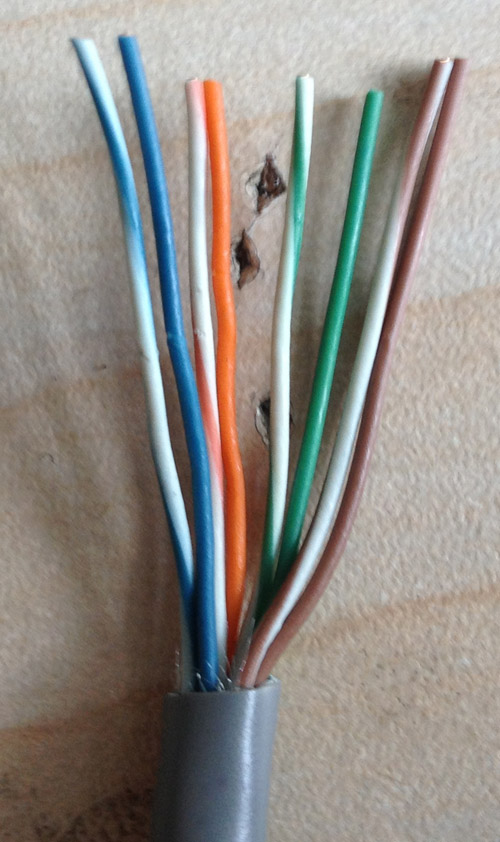

RJ45網線水晶頭順序制作詳見如圖：1對白蘭，2對白桔，3對白棕，4對白灰，
此HJK-120機s型F2 F3安裝接線說明：每個RJ45插座可以接入4門分機線；一塊用戶板有兩個RJ 45插座共8門分機線；

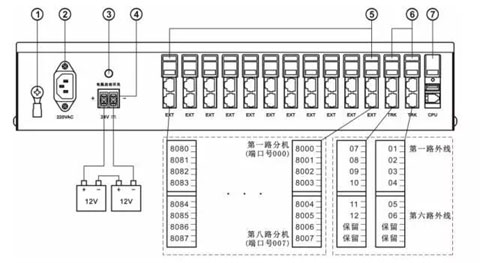

120S和120F2 120F3背面端口分布圖：
用戶中繼板（標有TRK）端口介紹：TRK端口從上到下，TRK上端口可接4條外線，TRK下端口2條外線，TRK每塊板可接6條外線。（注意大于40門，有兩塊TRK，從“右”往“左”數第1塊）。
用戶中繼板只有6條外線順序:上方RJ45網口 1-4對,下方RJ45網口: 5-6對,7-8空。
用戶分機板背面（標有EXT）端口介紹:EXT端口從上到下，從右往左數。
例如：從右往左數第1塊EXT

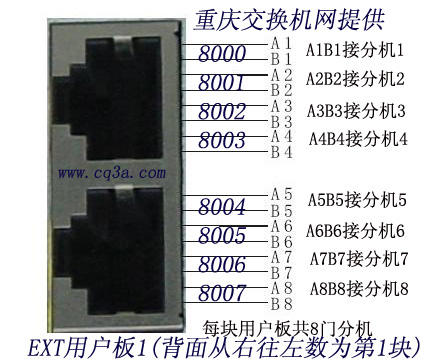

EXT用戶板順序：上方RJ45網口 1-4對: 1對白蘭8000，2對白桔8001，3對白棕8002，4對白灰8003
EXT下方RJ45網口 5-8對(順序): 5對白蘭8004，6對白桔8005，7對白棕8006，8對白灰8007
依次類推。。。。。
其它調試編程詳見說明書

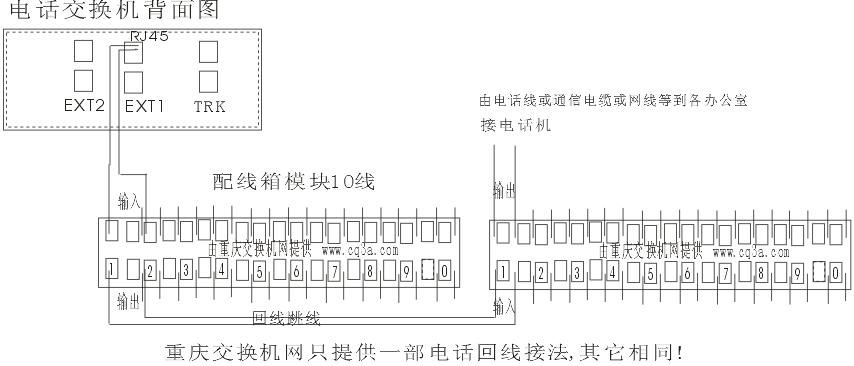

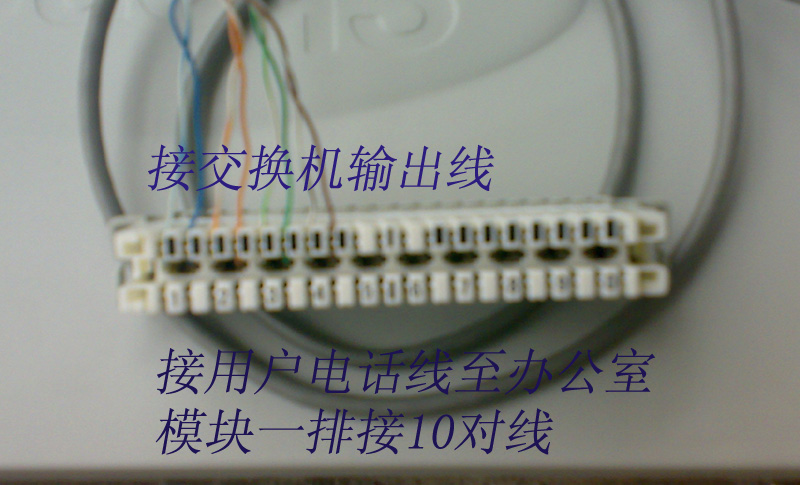

配線模塊接法
打線圖：
先把網線在模塊上放好！按以上順序。

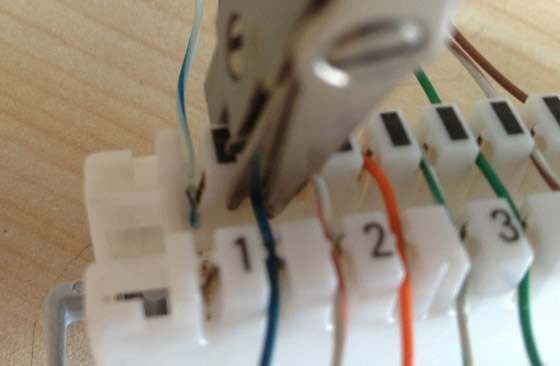

卡接模塊上面排（進線），打刀剪刀朝內如圖，只要用力一推有“卡”聲就可以了。

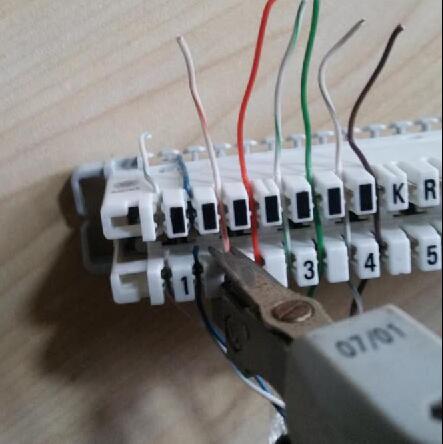

同樣卡接模塊下面排有數字（出線），打刀剪刀向上也就是朝內。
附：
分機轉接方法: 通話中先撥R鍵再撥分機，或叉簧再撥分機號；有些電話機閃斷鍵,收線鍵，掛斷鍵等也可以！
分機提機: 撥125 自報分機號碼, 撥129報分機物理號，撥127報來電，撥124報時間
分機代接電話或正振鈴分機: 分機提機撥 #* ,或155*，或155加正振鈴分機號
