按照國家煤礦“六大系統”建設實施方案的要求，全國煤礦企業正建設“六大系統”中的礦井井下電話通信聯絡系統!重慶申歐歷經16年專注于煤礦調度通信聯絡系統建設!特推薦SOC8000B+KTA16A型數字程控調度系統解決煤礦通信聯絡系統方案!為企業量身提供煤礦調度通信聯絡系統解決方案！是煤礦用戶采購通信聯絡系統時*選！
煤礦井下通訊系統圖系統圖及組網方案圖說明
本煤礦調度通信聯絡系統組網圖由機房內設備，調度室設備，布線工程，終端設備等四個部分組成！

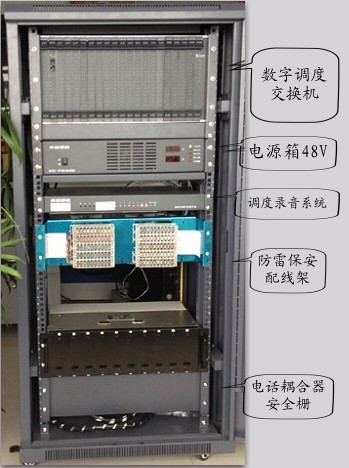

一、煤礦通訊系統機房內主要設備
1.1、 調度系統主機(32門到1536門)
重慶申甌SOC8000B+KTA16數字程控調度機(KTJ127安標證號：MAB130868,防爆合格證CCCMT13.0359)。容量從32門,48門,64門,96門,128門,160門，256門，288門，304門，382門.....直到大型煤礦1536門等選擇.中繼接口豐富可以是普通中繼或數字中繼線(一號信令,七號信令,PRI,E/M,VOIP,移動IMS)等，調度系統主機具有數字式語音雙向無阻塞通信，一鍵到位,組呼、全呼、選呼、強拆、強插、監|聽，緊呼（緊急聲燈告警），調度臺中文名稱顯示及位置，自動錄音功能（國內多創無需要電腦開機可保薦1年以上）,通話歷史記錄查詢等煤礦調度通信系統行業基本功能（通信系統驗收標準）！還具有選配2B+D數字話機,內外線多方電話會議，IP融合通信，一鍵外呼直撥電話、集團彩鈴、語音留言等功能！
1.2、卡接式配線架（VDF）
適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用科龍卡接模塊;可配上保安排，具有過壓保護功能；配上保安單元，具有過壓過流及接地告警等功能
1.3、數字式調度錄音系統（**進SVR內置式錄音板及外置式SOC1800電話錄音系統）
內置式調度主機內置硬盤對整個屬于數字調度機系統任何調度總機或分機進行錄音(**進的錄音系統無需要工控機及電腦！)。也可選配外置SOC1800錄音系統只對調度室總機與所有分機之間通話錄音!無需要電腦開機，停電與主機一樣能通話錄音。目前國內有的還是采用老式語音錄音卡加電腦方式已淘汰。
1.4、電話安全耦合器(KTA16A型，必配井下與地面信號安全隔離)
是連接調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。
1.5、機房專用接地線
二、煤礦通訊調度室主要設備

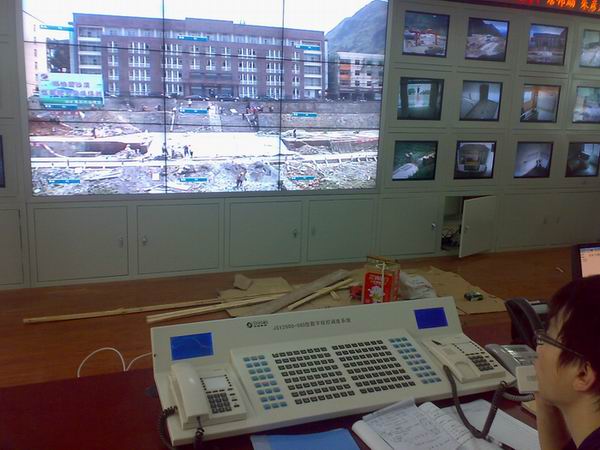

2.1、 丹麥按鍵式雙屏雙手柄調度臺或22寸觸摸屏調度臺
采用丹麥按鍵式64,128,256鍵調度臺。配雙席顯示屏,西門子電話機組成雙手柄,為生產行政調度,調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。軟調度采用22寸寬屏觸摸屏調度臺。
22寸觸摸屏調度臺
2.2、 PC電腦終端維護
控制與維護數字調度主機的人機對話功能，歷史記錄查詢，錄音查聽或監聽包括調度系統數據管理、維護、會議電話管理和計費管理及外置式錄音管理等功能。
三、井下通信系統布線工程
3.1、 礦用通信電纜線
地面：電話線不作要求!大中型煤礦布線系統主要由通信電纜HYV 、電纜分線盒 、電話機接線盒等組成。
井下通訊系統：要求嚴格(必須有煤安證及防爆證),由礦用通信電纜MHYAV（用作主線）或MHYV（井下次線） 、礦用電纜分線盒 、本安防爆電話機等組成。(此部分由用戶自行安裝或另采購,本公司提供設計方案；)

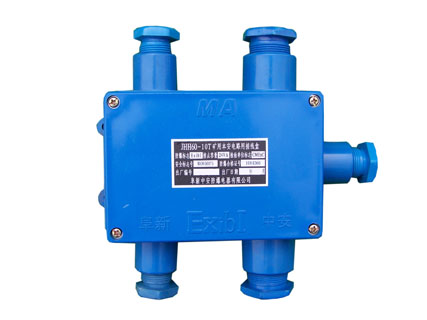

3.2、 礦用電纜接線盒:JHH系列，各種規格椐據自已所需要配。
3.3、 終甋設備電話機。

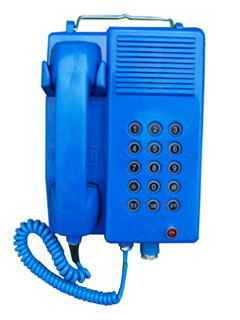

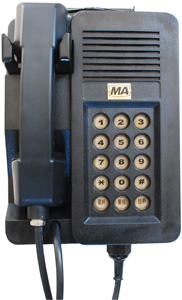

地面上采用普通電話機不作要求,井下采用本安防爆電話機!

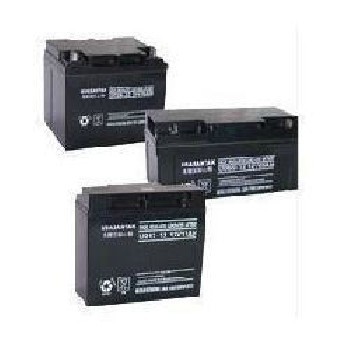

四、主機設備后備電源系統（48V38-100AH)
是調度系統停電有力的保障。本方案采用美國山特免維護蓄電池組，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。停電可對主要對調度程控交換機、調度臺及調度錄音系統供電。
附: 煤礦調度通信聯絡系統圖部分成功案例
湖北荊門地區
陜西漢中地區
福建龍巖地區
四川宜賓地區
四川樂山地區
四川瀘州敘永地區
中電投新疆能源化工
深圳中航集團貴州織金馬家田礦
飛尚集團貴州金沙大運煤礦
河南焦煤
河南平禹
河南鶴煤
河南義煤
山西沁和能源
云南昭通地區（曲靖威信及彜良縣）
重慶天府礦務局(下屬煤礦)
重慶永榮礦務局(下屬煤礦)
重慶松藻煤電下屬(梨園煤礦)
重慶金能礦業有限公司（下屬）
重慶金斗煤業有限公司
重慶合川新川礦業有限公司新木煤礦
重慶榮昌鴻緣煤礦
重慶榮昌全順煤礦
重慶榮昌虹橋煤礦
重慶渝北興隆下油房煤礦
重慶萬盛寨子煤礦
重慶萬盛平翔煤礦
重慶萬盛田貝煤礦
重慶萬盛昌隆煤礦
重慶萬盛區宏順源煤礦
重慶開縣中興煤礦福寨煤礦
重慶開縣石馬門煤礦
重慶綦江金塘煤礦
重慶綦江大慶煤業大山煤礦
重慶榮昌德隆煤礦
重慶榮昌中廠煤礦
重慶榮昌富利煤礦
重慶榮昌曾家山煤礦
重慶榮昌韋家溝煤礦
重慶天府精煤
重慶天府磨心坡煤礦
重慶奉節寶光煤礦NEW!
重慶云陽清水鄉友聯煤礦NEW!
重慶云陽富強煤業NEW!
重慶天府礦務局三礦
貴州徐礦集團(下屬煤礦)
貴州盤縣恒鼎祥瑞工貿有限公司NEW!
貴州六盤水盤縣羊場煤礦NEW!
貴州織金縣馬家田煤礦NEW!
貴州遵義縣泮水煤礦
貴州飛尚能源有限公司
貴州大運礦業金沙大運煤礦
貴州思瑞豐礦業
貴州綠云能源有限公司
貴州路鑫喜義工礦公司
貴州天潤礦業
貴州大西南礦業
貴州德佳投資有限公司
貴州習水富泓煤礦
貴州習水富星煤礦
貴州習水富鄰煤礦
貴州興仁興隆煤礦
貴州興仁潘家莊興隆煤礦
貴州大方安益煤礦
貴州盤縣紅果樟木樹煤礦
貴州盤縣柏果鎮紅旗煤礦
貴州六枝朗貸青菜塘煤礦
貴州安順市樺槁林煤礦
貴州六盤水發耳志鴻煤礦
貴州開磷劍化化工集團
貴州習水興隆徐礦
貴州桐梓容光電站
貴州徐礦花秋二礦
貴州徐礦習水煤礦
貴州徐礦110KV變電站
貴州徐礦永輝煤礦
貴州永福礦業有限公司
貴州畢節金沙白坪煤礦
貴陽金鑫煤礦
貴州遵義永輝煤礦
貴州平壩煤礦
貴州渝能礦業有限公司
貴州金沙安能煤礦
貴州安龍煒烽煤礦
貴州修文曾家煤礦
貴州六盤水發耳霖源煤礦
四川達州市宣漢縣七里峽煤礦NEW!
四川峨眉山八益煤業苗圃煤礦NEW!
四川宜賓興文黃家溝煤礦NEW!
四川宜賓興文富有二礦NEW!
四川華福集團富有煤業
四川大地工程堪測
四川滬州敘永縣沈家山煤礦
四川樂山馬邊磷礦山
四川宜賓高縣永豐煤礦
四川廣旺能源發展集團
四川達州達縣井塘河煤礦
四川達州達縣昌達煤礦
四川宜賓筠連縣中村煤礦
四川川煤廣元廣旺集團
四川廣元地德礦業有限公司
四川廣元涼水泉煤礦
四川樂山馬邊磷礦
四川自貢富源化工廠
四川瀘州朱洞煤礦
四川攀枝花市礦務局
四川宜賓宜化集團
云南工投集團
云南天力煤化集團
云南昭通彝良發路聯營煤礦
云南昭通彝良彝和煤礦
云南宣威大坡煤礦
云南曲靖小河煤礦
云南大理鶴慶縣馬廠煤礦
廣西河池南丹五一礦
廣西河池南丹車河鎮綜合選礦總廠
內蒙古扎蘭屯熱電廠
內蒙古滿洲里熱電廠
內蒙古阿拉右旗老山頭北崗煤礦
內蒙古赤峰古山鎮第一煤礦
新疆新疆烏蘇四棵樹煤炭2號井
新疆新疆烏蘇四棵樹煤炭七號井）
新疆新疆烏蘇四棵樹煤炭八號井）
新疆地區（商家保密）
寧夏石嘴山發電廠（OEM）
湖南湘潭鋼鐵廠（OEM）
湖南石門電廠
湖南省公安廳
湖南衡陽市耒陽王家井煤礦
湖北荊門掇刀區龍源石膏廠
湖北桃源縣鋁廠
湖北黃石電廠
吉林省磐田鎳業公司富家礦
山東諸城熱電廠
臨汾鋼鐵廠（OEM）
山東海化集團威發化肥廠
福建龍巖非煤礦山
福建寧德非煤礦山
福建古田縣天寶礦業有限公司
黑龍江雙鴨山煤礦
陜西榆林府谷紅草溝煤礦
陜西漢中地區多套
陜西漢中寧強縣鑫潤礦冶
青海省移動通訊公司
安徽蚌埠豐源集團發電廠
張家港交警大隊
河南平頂山礦業集團
包頭市鋁廠（1、2）OEM形式
甘肅省白銀市有色金屬集團
甘肅神峰煤礦
河南平頂山平煤集團
河南平禹煤電
河南鶴煤集團
河南焦煤集團
河南義煤集團
白銀市有色金屬集團（2期）
中國石油小門島瀝青廠
包頭市鋁廠（3期）
山東凱元熱電廠
山西省柳林縣鶴西煤礦（OEM）
溫州永嘉永嘉電廠
山西沁和集團候川煤礦
山西沁和集團端氏煤礦
山西長冶雄山煤礦
江西豐城市荷湖合興煤礦NEW!
不一一列舉!!!!!

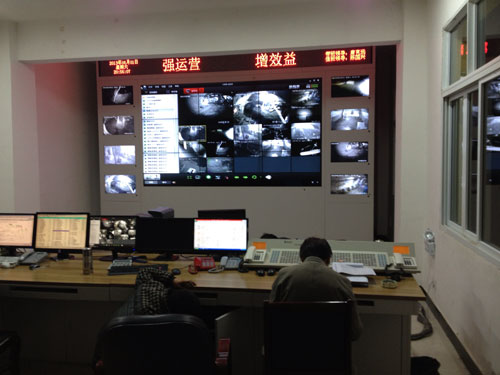

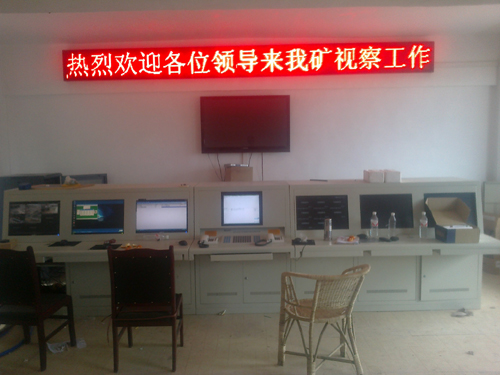

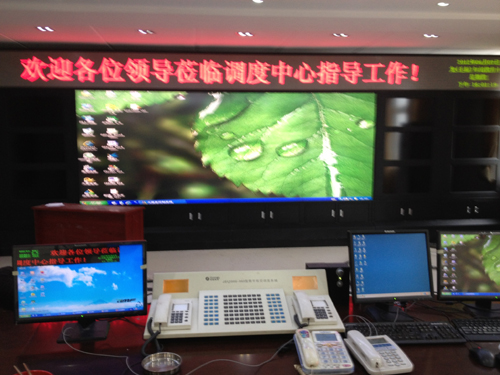

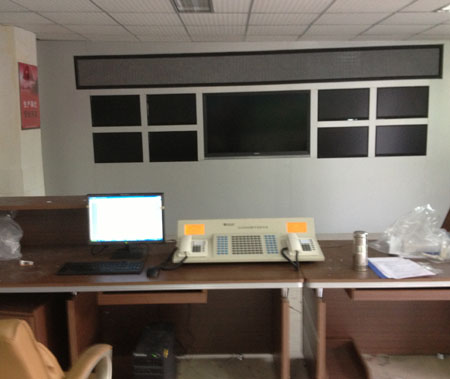

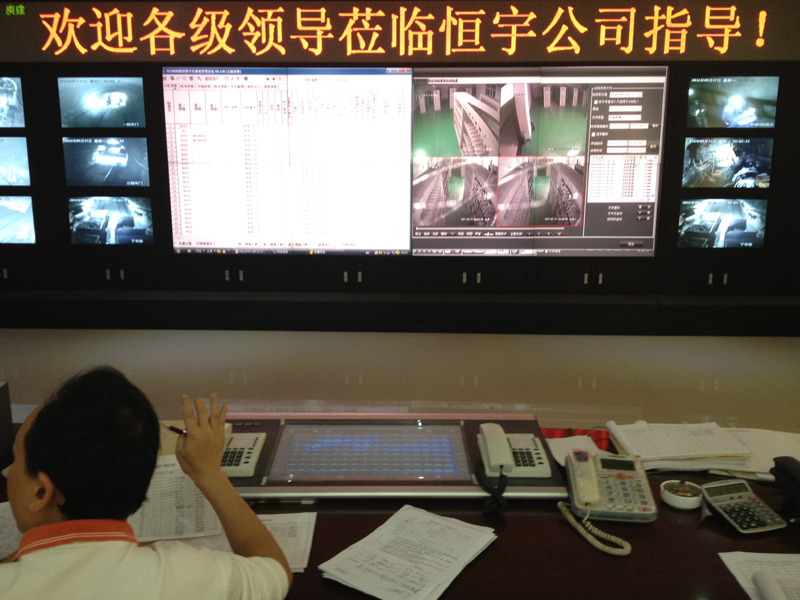

附煤礦調度室調度平臺圖1：
中航貴州織金縣馬家田煤礦520門
貴州六枝青菜塘煤礦128門
重慶松藻梨元壩煤礦450門
重慶綦江大山煤礦
貴州徐礦興隆煤礦綜合調度系統平臺圖：
貴州徐礦花秋二礦煤礦綜合調度系統平臺圖：
萬盛寨子煤礦綜合調度系統平臺圖：64門
四川宜賓市筠連縣高村煤礦48門
