申甌數字程控交換機各種機型voip中繼板介紹，包含SOT600IAD-3、SOT600KII、JSY2000-06SII、SOC8000B/SOC8000C/SOC9000等系列。默認IP地址調試配置是LAN口，IP地址：192.168.10.1:8080，凳錄名：admin，密碼：voip。
一、SOC8000B/SOC8000C/SOC9000系列VOIP中繼板說明
SOC8000B-SCU分控板槽位VoIP指示燈說明
CPU指示燈：CPU指示燈，當上電啟動時，快速閃爍（0.3秒/次），上電2分鐘后，燈閃爍速度變慢（1秒/次）， 說明系統啟動完畢。
FPGA指示燈：當FPGA運行正常時， 一直快速閃爍。
(LAN,WAN)網口Link：閃爍，正在通信； 常亮，已Link上；不亮，連線不通。
(LAN,WAN)網口SPEED：接入100M網絡，燈常亮；接入10M網絡，燈常暗。

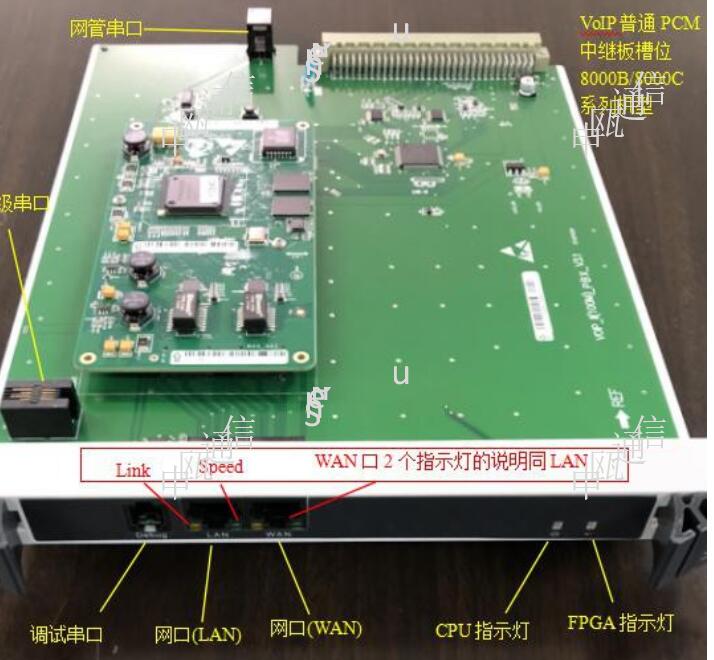

PCM/2M普通中繼槽位VoIP指示燈說明
CPU指示燈：CPU指示燈，當上電啟動時，快速閃爍（0.3秒/次），上電2分鐘后，燈閃爍速度變慢（1秒/次）， 說明系統啟動完畢。
。
FPGA指示燈：當FPGA運行正常時， 一直快速閃爍。
(LAN,WAN)網口Link：閃爍，正在通信； 常亮，已Link上；不亮，連線不通。
(LAN,WAN)網口SPEED：接入100M網絡，燈常亮；接入10M網絡，燈常暗。
二、JSY2000-06S（II）系列VOIP中繼板說明
VoIP板指示燈說明：
CPU指示燈：當上電啟動時，快速閃爍（0.3秒/次），上電2分鐘后，燈閃爍速度變慢（1秒/次），說明系統啟動完畢。
FPGA指示燈：當FPGA運行正常時，一直快速閃爍。
Link：閃爍，正在通信；常亮，已Link上； 不亮，連線不通。
SPEED：網速100M，常亮；10M，常暗。

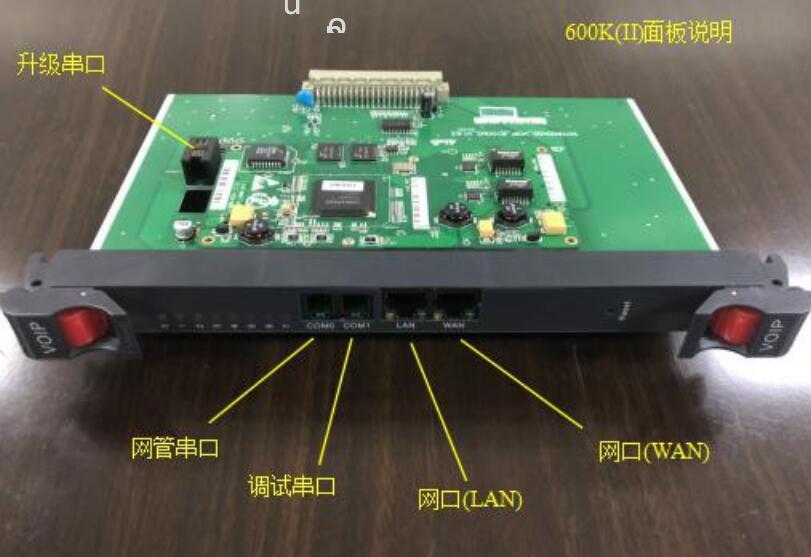

三、SOT 600K(II) 系列VOIP中繼板說明
SOT 600K(II) VoIP指示燈說明：
0-5指示燈：NS(特殊版本使用，正常常滅)
6指示燈：CPU指示燈，當上電啟動時，快速閃爍（0.3秒/次），上電2分鐘后，燈閃爍速度變慢（1秒/次），說明系統啟動完畢。
7指示燈：FPGA運行指示燈，當FPGA運行正常時，一直快速閃爍。

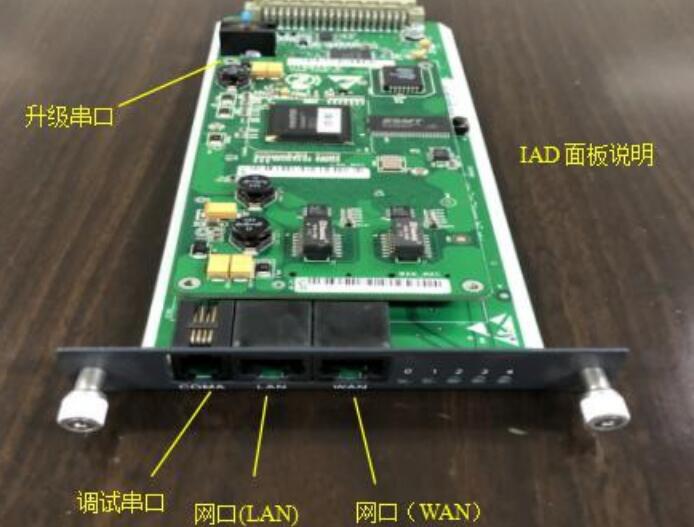

四、SOT 600IAD-3系列VOIP中繼板說明
IAD VoIP板指示燈說明：
0指示燈：（LAN口）Link燈，閃爍，正在通信；常亮，已Link上；不亮，連線不通。
1指示燈：（LAN口）SPEED燈，接入100M，燈常亮；接入10M，燈常暗。
2指示燈：（WAN口）Link燈，閃爍，正在通信；常亮，已Link上；不亮，連線不通。
3指示燈：（WAN口）SPEED燈，接入100M網絡， 燈常亮；接入10M網絡，燈常暗。
4指示燈：CPU指示燈，當上電啟動時，快速閃爍（0.3秒/次），上電2分鐘后，燈閃爍速度變慢（1秒/次
