近年來隨著弱電工程對光纖通信需求的迅猛發展，光纖弱電工程將成為重慶弱電工程系統集成商們的發展新的方向。光纖弱電工程布線系統最大的好處在于把語音程控電話系統、電腦網絡傳輸、視頻監控、AP無線覆蓋、背景音樂廣播、樓宇對講等實現統一的光纖綜合傳輸，不必重復布放！
如今重慶申歐推出申甌SOC1000-ip軟交換設備、SOC8000C-IPPBX網絡電話交換機、SOC-DIP光纖環網交換機和光纖環網POE交換機、SOC5000-80光纖多業務平臺（集語音交換網絡及數據傳輸）、SOC5000-15電話光端機（PCM話路復用設備）等在重慶地區市場占有率也逐步增加！并與重慶多家弱電工程商有效合作！典型應用于重慶廠礦企業、醫院、學校、工業園區、景區、度假村等。以下針對弱電工程電話系統六種布線說明供重慶弱電商參考！

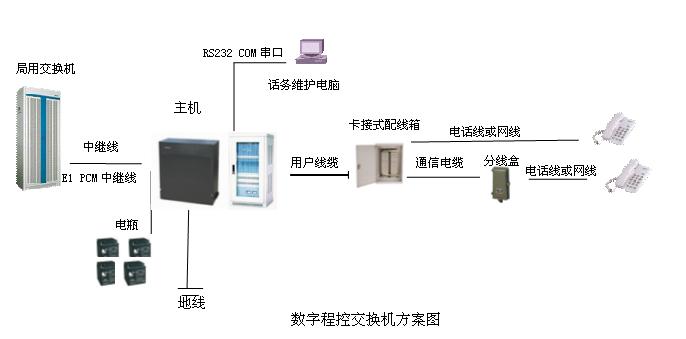

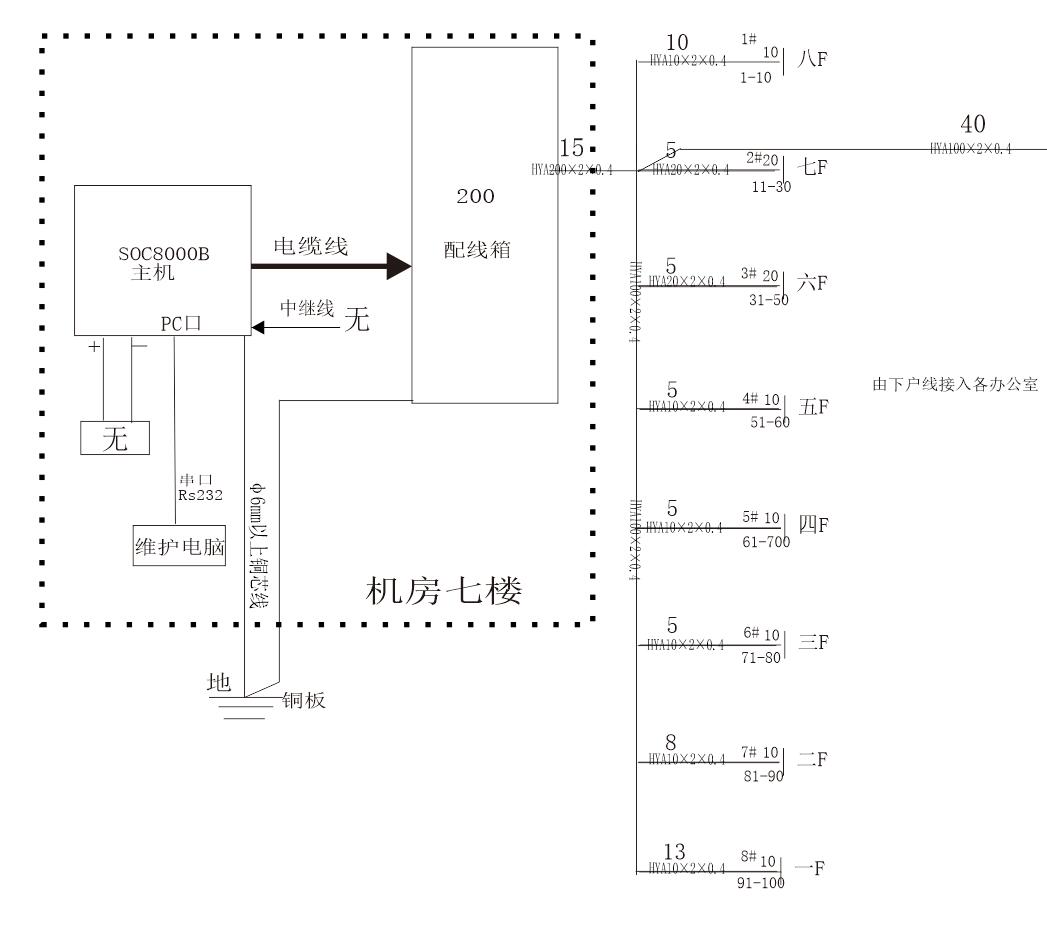

第一、程控交換機加大對數電纜解決方式，
此為90年代經典傳統方式，采用傳統PBX程控電話交換機,布線方式：主干線采用大對數通信電纜，各樓層布放電話線方式，用通訊電纜解決樓層與樓層之間、樓與樓之間。
主要設備組成說明
機房設備：程控交換機主機1臺（如申甌HJK-120S/SOT600KII/JSY2000-06M/SOC8000等機型)、VDF配線架1套、后備電源（選配）
布線工程：HYA大對通信電纜（10-1000對），XFO電纜接線盒（或箱）、HBVV電話線。
終端設備：普通電話機如申甌SOCH008(01)型、HCD999系列。

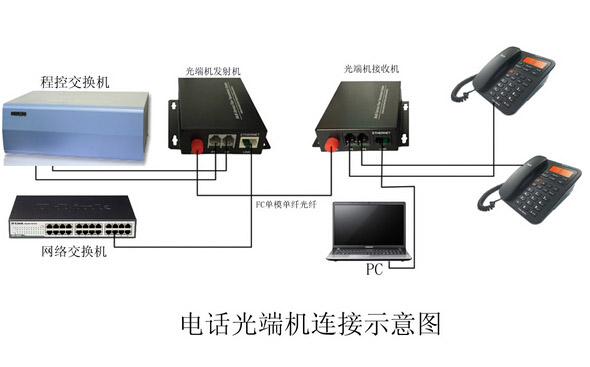

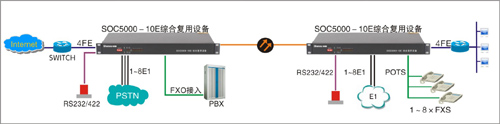

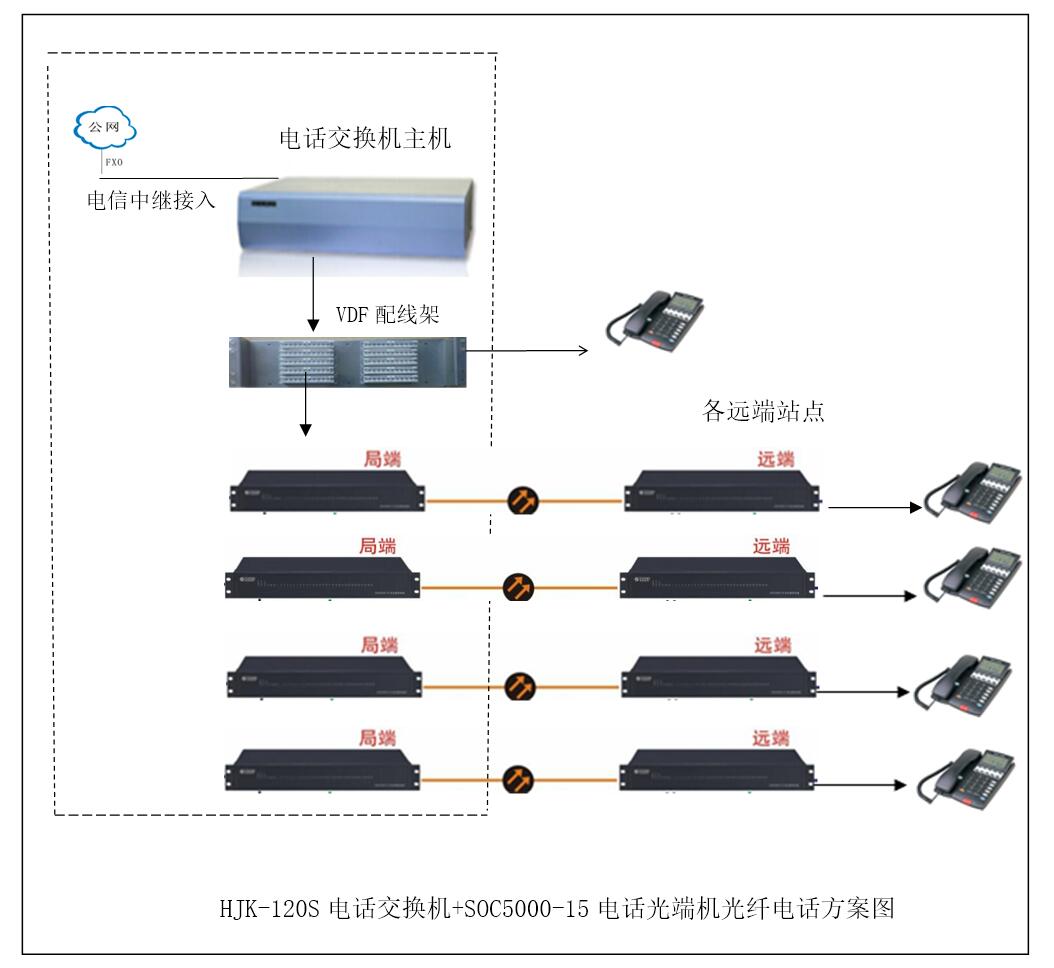

二、傳統電話交換機加電話光端機方式。

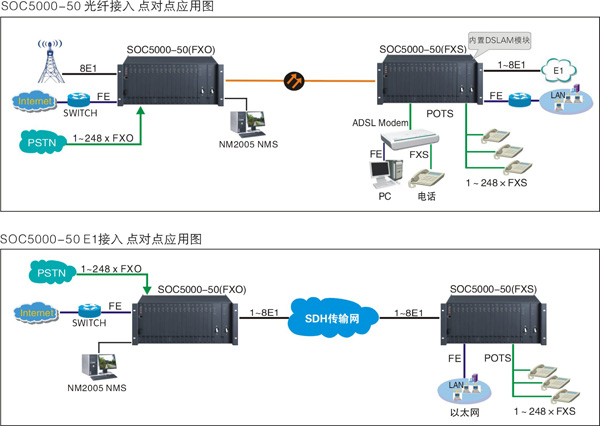

一般的傳統電話交換機加光纖電話光端機，為2000年后經典解決方案，這種方式為點對點布放主光纖；主干線機房采用光纖到樓層或到每幛樓。當然主機房到本樓層也可以采用大對數通信電纜（HYA)，但是主機房到每幢樓采用點對點光纖，由于電話光端機必須成對使用，即一個局端，一個遠端;也就是機房到各幢樓必須點對點布放光纖線路。電話光端機路數：1路、2路、8路、16路到256路（8的倍數增加）。如圖：
主要設備組成說明
機房設備：程控交換機主機1臺（如申甌HJK-120S/SOT600KII/JSY2000-06M/SOC8000等機型)、VDF配線架1套、后備電源（選配）。
光纖傳輸設備：光纖（單纖或雙纖），SOC-G08/SOC5000-15光纖復用設備（即電話光端機）1對8-256路，局端在機房。另一個遠端在每幢樓或每樓層。電話線到各辦公室。
終端設備：普通電話機如申甌SOCH008(01)型、HCD999系列。

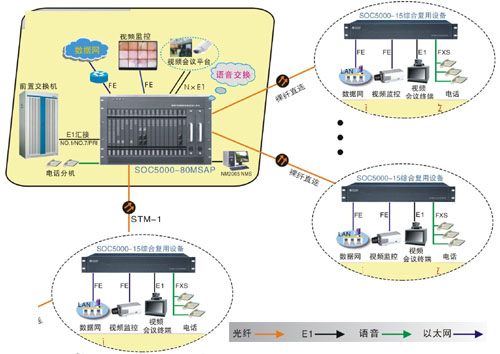

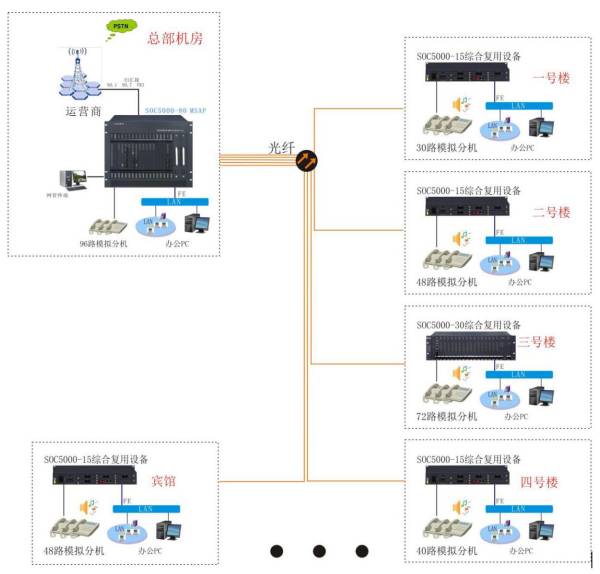

第三、光纖數字程控交換機（申甌SOC5080)
也就是光纖多業務程控交換機.其原理與第二種相當，只是把電話光端機的局端裝在程控交換機的插槽上了，程控交換機自帶光口、網絡口、PCM/2M口等、還有具有模擬分機、數字分機口。這種一般用于政企、公檢法專網、部隊等專網。如圖：
主要設備組成說明
機房設備：SOC5080光纖多業務程控交換機主機1臺、VDF配線架及后備電源（選配）。
光纖傳輸設備：光纖（單纖或雙纖），遠端設備SOC5000-15在每幢樓或每樓層,容量：8-256路，配線架選配。通過電話線到各辦公室。
終端設備：普通電話機如申甌SOCH008(01)型、HCD999系列。

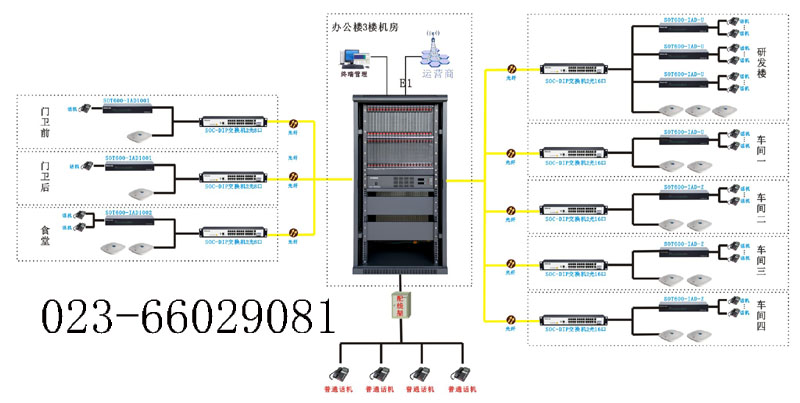

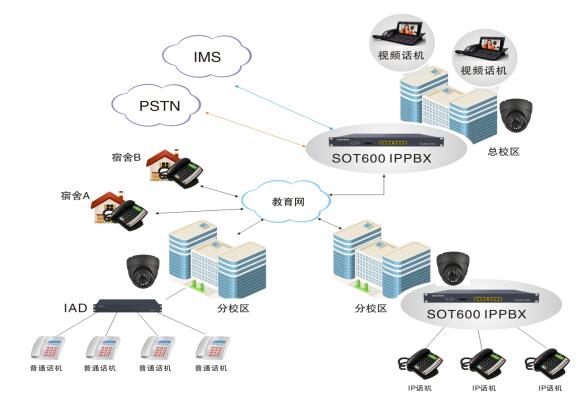

第四、目前流行的光纖網絡IPPBX融合通信程控交換機（申甌SOC1000、SOC8000C-IPPBX)
在主機房安裝一臺IPPBX交換機，主機到各樓層或到各幢樓采用局域內網傳輸（即光纖網絡）。即主機到各樓層之間、主機到每幢樓之間采用光纖網絡傳輸，不需要點對點布放光纖。可以接光纖環網。各樓層可以采用SOT600IAD綜合接入網關轉為傳統模擬電話，也可以直接IP網絡電話機。該方案最好大好處在于光纖網絡傳輸不但能解決了企業的電腦網絡、安防監控、廣播及背景音樂系統、電話系統、無線AP覆蓋系統等。又不必重復布放網線、電話線、監控線、廣播線等等。如圖：
4.1、 IPPBX+SOT600IAD+模擬電話機的語音網關方式主要設備組成說明
機房設備：SOC1000/SOT600-IPPBX/SOC8000-IPPBX程控交換機主機1臺、VDF配線架及后備電源（選配）。
遠端樓層或幢樓：光纖網絡交換機設備+在每幢樓或每樓層,SOT600-IAD/AG網關，容量：8-128路，配線架選配。通過電話線到各辦公室。
終端設備：普通電話機如申甌SOCH008(01)型、HCD999系列、或直接申甌S3型網絡IP電話機。
4.2、IPPBX+POE光纖網絡交換機+SIP網絡電話機方式主要設備組成說明
機房設備：SOC1000/SOC8000-IPPBX程控交換機主機1臺、SOC-DIP光纖網絡交換機（24個光口）。
光纖傳輸設備：光纖網絡交換機（2光口8-24電口或帶POE供電）。通過五類或六類網線線到各辦公室。
終端設備：SIP網絡電話機(S1/S3型）、IP可視視頻電話機（SOC8250)、IP話務臺或其它廠家的網絡IP電話機。
4.3、SOC1000+光纖網絡交換機+SOT600-IAD/AG網關+SIP網絡電話機混合方式主要設備組成說明
機房設備：SOC1000/SOC8000-IPPBX程控交換機主機1臺、SOC-DIP光纖網絡交換機（24個光口）。
遠端設備：樓層集中弱電井放光纖網絡交換機+SOT600-IAD/AG網關（8到128口）。通過電話線到各辦公室。
終端設備：模擬電話機HCD999(1)/(3)，SIP電話機(S1/S3型）、IP可視視頻電話機（SOC8250)、IP話務臺或其它廠家的網絡IP電話機。

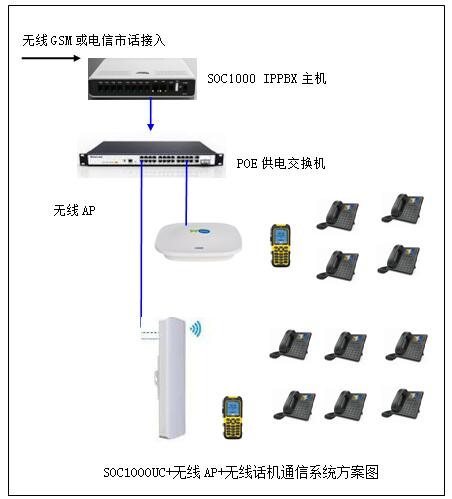

第五、無線WIFI電話交換機方式(IPPBX交換機+POE交換機+AP+無線座機或手機）。
主要設備組成說明
機房設備：SOC1000/SOT600-IPPBX/SOC8000-IPPBX程控交換機主機1臺、SOC-DIP光纖網絡交換機（24個光口）。
光纖傳輸設備：光纖（單纖或雙纖）,光纖網絡交換機（2光口8-24電口或帶POE供電）。通過五類或六類網線線到各點位的ap無線吸頂式或網橋（XN6D/SOC5000)。
終端設備：無線手持WIFI網絡電話機(SO80型）、無線WIFI電話機(11WP)、無線WIFI視頻電話機（SOC8250)、或其它廠家的網絡IP電話機。

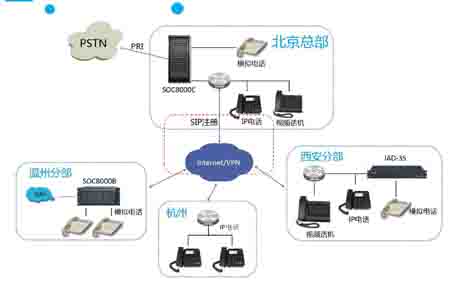

第六、異地電話系統方案圖
主要設備組成說明
機房設備：主機方必須具有固定公網IP地址。主機采用SOC1000/SOT600-IPPBX/SOC8000-IPPBX程控交換機主機1臺、后備電源選配。
遠端設備：遠端采用SOT600IAD語音網關8-128路。通過電話線到各辦公室。或直接SIP網絡電話機。
終端設備：申甌SOCH008/HCD999系列普通電話機、或S3型網絡IP電話機。

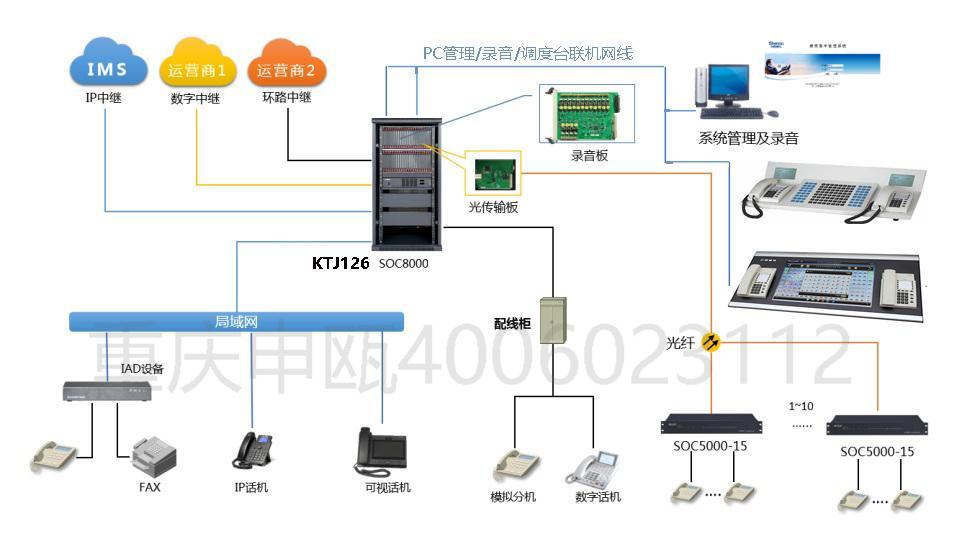

第七、2019年新增SOC8000/SOC9000光纖程控交換機(程控交換機自帶光纖用戶板）
1、數字程控交換機帶光纖光口分機板，成對使用。局端SFP_FXS_PBX可以插在SOC8000系列PBX主框上的任意用戶槽位（供電），并將其與對應的差分線連接（獲取數據）。遠端SFP_SCU_PBX替代原有的分控板。實現光纖點對點傳輸。
2、單臺主機配置光纖傳輸分控板最大數量：SOC8000系列可以配5個站點光纖方向，SOC9000系列可以配7個方向。傳輸距離由光纖光模塊決定，由用戶根據實際需求自行選配。
（以上方案可以24小時提供電話咨詢13032312997）
